Cách thay cuộn màng máy dập cốc chi tiết từ A - Z

Thực hiện đúng cách thay cuộn màng máy dập cốc giúp thiết bị kéo film ổn định, dừng đúng vị trí hình in và tạo đường ép kín trên miệng ly. Nếu cuộn màng bị lắp lệch, luồn sai qua mắt thần hoặc căng không đều, máy có thể kéo film liên tục, dập lệch logo hoặc khiến màng nhăn, cháy. Hướng dẫn dưới đây trình bày từng bước từ chuẩn bị dụng cụ, tháo màng cũ, lắp màng mới đến căn cảm biến và xử lý những lỗi thường gặp tại quầy pha chế.

Các vật dụng và lưu ý cần chuẩn bị trước khi thay màng

Chuẩn bị đúng vật tư trước khi thao tác giúp quá trình thay film diễn ra nhanh hơn và hạn chế phải tháo lắp lại nhiều lần. Ngoài cuộn màng mới, người vận hành cần kiểm tra lõi thu màng, vòng giữ, lò xo và tình trạng các trục dẫn film. Quan trọng hơn, không nên chỉ chọn màng theo kích thước cuộn mà cần xác định khả năng tương thích giữa film, vật liệu cốc và model máy đang sử dụng.

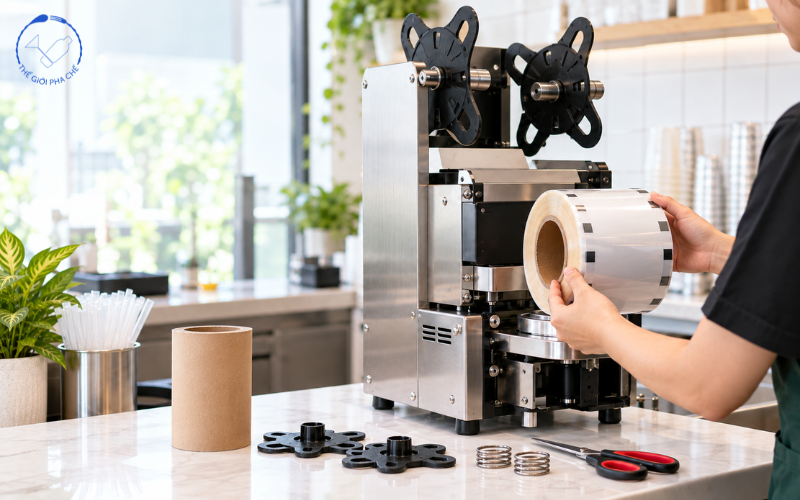

Dụng cụ cần chuẩn bị

Bộ dụng cụ cơ bản gồm cuộn màng dập cốc mới, lõi hoặc cuộn rỗng dùng để thu phần film đã qua khuôn, kéo cắt và các vòng giữ cuộn màng đi kèm máy. Một đoạn băng dính nhỏ cũng hữu ích để cố định đầu film vào lõi thu trước khi vận hành. Trước khi lắp, nên kiểm tra hai trục cấp và thu màng có quay trơn hay không, đồng thời lau sạch bụi, đường hoặc cặn bẩn để cuộn mới không bị kéo lệch trong quá trình máy hoạt động liên tục.

Kiểm tra thông số màng và quy tắc an toàn

Không phải mọi loại màng đều dùng chung cho PP, PET, PE hay cốc giấy. Chẳng hạn, hướng dẫn thiết lập F99 của WYZworks nêu rõ PET film dùng với PET cup và PP film dùng với PP cup, đồng thời cảnh báo không hoán đổi hai loại này. Trước khi thay màng, nên tắt máy, ngắt nguồn khi cần vệ sinh hoặc bảo trì và chờ khuôn nhiệt nguội trước khi chạm vào khu vực gia nhiệt. Manual Xytronic cũng yêu cầu để heater nguội trước các thao tác bảo dưỡng sâu.

Sau khi kiểm tra đủ vật tư, hãy quan sát sơ đồ luồn film được dán trên thân máy hoặc trong tài liệu hướng dẫn của đúng model. Cấu tạo trục dẫn, vị trí mắt thần và hướng cuộn có thể khác nhau giữa các dòng máy. Không nên áp dụng máy móc một sơ đồ cho tất cả thiết bị, đặc biệt với máy bán tự động và máy tự động có hệ thống cảm biến, trục căng và bộ thu film khác nhau.

Hướng dẫn cách thay cuộn màng máy dập cốc chi tiết từ A - Z

Quy trình thay film nên được thực hiện tuần tự từ tháo cuộn cũ, căn cuộn mới, luồn qua hệ thống dẫn đến cố định trên trục thu. Manual máy Xytronic LF-90/LF-95/LF-98/LF-120 xác định các bộ phận liên quan gồm trục thu film, thanh làm phẳng, trục căng, cảm biến quang và thanh đỡ màng. Film phải được đưa đúng đường dẫn và điểm đánh dấu phải đi qua vùng nhận diện của cảm biến.

Bước 1: Tháo cuộn màng cũ và phần màng thừa

Trước tiên, dừng máy và bảo đảm khu vực thay film an toàn để thao tác. Nới vòng hoặc chốt giữ trên trục cấp màng, sau đó tháo phần lõi của cuộn cũ. Tiếp tục tháo lõi thu đang chứa film thừa ở trục còn lại. Không nên giật mạnh film còn mắc trong hệ thống vì có thể làm xê dịch thanh dẫn hoặc cảm biến. Sau khi tháo xong, dùng khăn khô sạch lau hai trục, thanh dẫn và khu vực quanh cuộn để loại bỏ bụi, đường hoặc cặn đồ uống trước khi lắp cuộn mới.

Bước 2: Lắp cuộn màng dập cốc mới vào trục

Đưa cuộn film mới lên trục cấp theo đúng chiều được chỉ dẫn trên máy, sau đó lắp vòng đệm, lò xo hoặc chốt giữ nếu model có trang bị. Cuộn màng cần nằm gần chính giữa hệ thống dẫn film, không ép sát một bên khung vì dễ làm film chạy chéo. Về chiều màng, không nên mặc định mọi máy đều “kéo từ dưới lên” giống nhau; hãy căn theo sơ đồ của model để mặt có lớp seal tiếp xúc đúng với miệng cốc. Lắp ngược có thể khiến màng bám vào khuôn nhiệt thay vì bám vào ly.

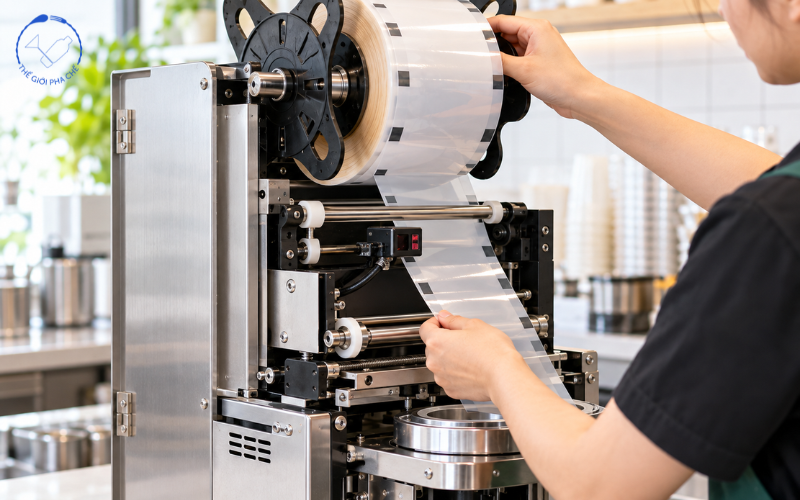

Bước 3: Luồn màng qua thanh truyền và mắt thần

Kéo đầu film theo đúng đường đi qua các thanh dẫn, trục căng và khu vực khuôn ép, giữ bề mặt màng phẳng để tránh hình thành nếp gấp. Với máy sử dụng film in sẵn, điểm định vị hoặc eye mark phải đi qua vùng nhận diện của mắt thần. Manual Xytronic yêu cầu căn điểm cảm biến trên film với vị trí cảm ứng của film photo sensor; tài liệu cũng cảnh báo nếu film không đi đúng qua thanh đỡ, màng có thể dính vào heater và làm đường ép yếu. Vì vậy, đây là bước cần kiểm tra kỹ trước khi bật máy.

Bước 4: Cố định đầu màng vào trục thu màng thừa

Sau khi film đã đi đúng toàn bộ hệ thống dẫn, kéo phần đầu tới lõi thu ở trục phía còn lại. Có thể dùng một đoạn băng dính nhỏ để cố định mép film thẳng trên lõi, sau đó xoay nhẹ trục thu vài vòng theo chiều hoạt động của máy. Mục tiêu là tạo lực căng vừa đủ để màng phẳng nhưng không bị kéo giãn hoặc lệch khỏi mắt thần. Kiểm tra lại hai mép film phải chạy tương đối song song với thân máy, tránh tình trạng một bên căng và một bên chùng trước khi bắt đầu dập thử.

Xem thêm: Thương hiệu máy dập cốc uy tín

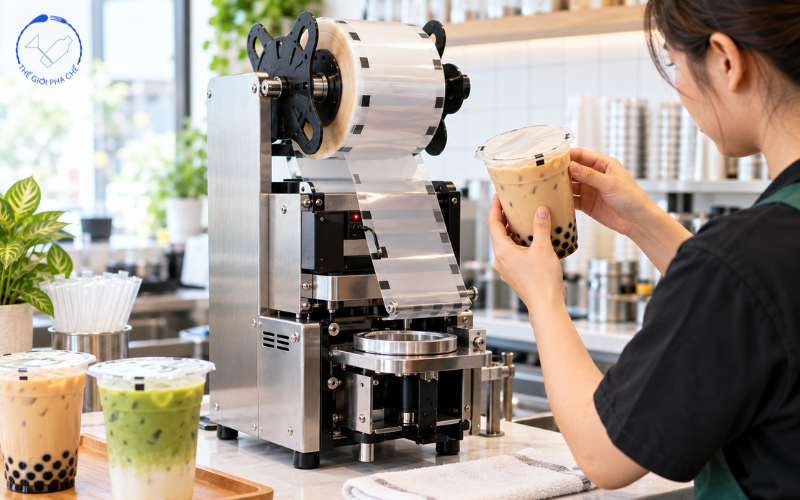

Bước 5: Căn chỉnh điểm đen và tiến hành dập thử

Căn vạch định vị của film đúng vùng mắt thần rồi bật máy theo quy trình vận hành của nhà sản xuất. Chờ bộ gia nhiệt đạt nhiệt độ cài đặt trước khi kiểm tra đường seal; một số model chỉ bắt đầu chu trình tự động khi nhiệt đã đạt mức yêu cầu. Dập thử vài cốc để quan sát vị trí logo, độ phẳng của film và khả năng kín nước. Nếu hình in lệch, ưu tiên kiểm tra eye mark và đường film trước khi chỉnh cảm biến. Manual Xytronic xác nhận film không đi qua điểm cảm biến hoặc mắt đọc bẩn đều có thể gây lỗi cuộn màng.

Sau khi hoàn tất năm bước, nên chạy thử từ ba đến năm chu kỳ trước khi đưa máy trở lại giờ bán hàng cao điểm. Quan sát xem cuộn cấp có quay đều, trục thu có gom film liên tục và mắt thần có dừng đúng mỗi hình in hay không. Nếu màng chạy ổn định nhưng đường seal chưa kín, hãy kiểm tra nhiệt độ, loại film và vật liệu cốc thay vì tiếp tục siết hoặc thay đổi đường luồn film không cần thiết.

Lỗi thường gặp khi thay cuộn màng máy dập cốc và cách xử lý

Phần lớn sự cố sau khi thay cuộn film liên quan đến ba nhóm nguyên nhân gồm màng chạy sai đường, cảm biến không nhận eye mark hoặc thông số nhiệt không phù hợp. Vì vậy, nên xử lý theo trình tự từ những yếu tố dễ kiểm tra bên ngoài rồi mới nghĩ đến motor, bo mạch hoặc linh kiện bên trong. Việc điều chỉnh từng yếu tố một cũng giúp xác định chính xác nguyên nhân thay vì thay đổi nhiều thông số cùng lúc.

Màng dập bị lệch hoặc nắp dập không kín

Nếu film chạy dần sang trái hoặc phải sau vài chu kỳ, hãy kiểm tra vị trí cuộn trên trục, vòng giữ và độ căng của hai mép màng. Một cuộn đặt lệch tâm hoặc đầu film dán xiên trên lõi thu có thể khiến đường chạy bị kéo chéo. Với trường hợp miệng ly không kín nhưng film vẫn dừng đúng vị trí, cần kiểm tra thêm vật liệu màng, nhiệt độ và độ sạch của miệng cốc. Không nên lập tức tăng nhiệt cao vì nguyên nhân có thể nằm ở khả năng tương thích giữa film và loại cốc đang dùng.

Máy không nhận màng hoặc liên tục báo lỗi

Khi máy kéo film liên tục, dừng sai vị trí hoặc xuất hiện lỗi cảm biến sau khi thay cuộn, hãy kiểm tra trước tiên xem eye mark đã đi qua đúng vùng mắt thần chưa. Manual Xytronic liệt kê các nguyên nhân của lỗi cảm biến gồm film không đi qua điểm nhận diện, thấu kính mắt đọc bị bẩn hoặc độ nhạy cảm biến quá thấp. Hướng xử lý ban đầu là luồn lại film đúng đường và vệ sinh bề mặt cảm biến. Việc chỉnh độ nhạy chỉ nên thực hiện theo tài liệu của đúng model thay vì xoay núm theo cảm tính.

Màng bị cháy hoặc dính vào khuôn nhiệt

Film cháy, co rúm hoặc bám lên mâm nhiệt thường liên quan đến chiều lắp màng hoặc nhiệt độ không phù hợp. Không có một mức nhiệt duy nhất áp dụng cho tất cả máy. Manual Xytronic đưa mức tham khảo 160–190°C cho PP film dùng với cốc nhựa, trong khi manual Galaxy 177CSM ghi PP film khoảng 150–180°C, PET-ES khoảng 140–160°C và PE film khoảng 140–160°C với nhóm cốc tương thích. Vì vậy, cần ưu tiên thông số của model và loại film cụ thể thay vì mặc định một mức chung.

Trục không tự cuốn màng sau khi dập

Nếu khuôn vẫn ép nhưng phần film thừa không được thu lại, trước hết hãy kiểm tra đầu màng có còn bám chắc trên lõi thu hay không. Băng dính bong hoặc film được cố định quá lỏng có thể khiến trục quay nhưng không kéo được màng. Sau đó quan sát trục thu, bánh răng và các chi tiết truyền động bên ngoài xem có bị kẹt hoặc lệch hay không. Nếu motor phát tiếng bất thường, trục không quay dù không có vật cản hoặc lỗi xuất hiện liên tục, nên dừng máy và chuyển sang kiểm tra kỹ thuật thay vì tự tháo bộ truyền động.

Sau mỗi lần xử lý lỗi, nên dập thử từng cốc và chỉ thay đổi một yếu tố tại một thời điểm. Ví dụ, nếu vừa căn lại mắt thần thì chưa nên đồng thời tăng mạnh nhiệt độ. Cách kiểm tra tuần tự giúp xác định chính xác film lệch do đường luồn, cảm biến hay nhiệt. Nếu đã luồn đúng, vệ sinh cảm biến và sử dụng film tương thích nhưng thiết bị vẫn lỗi liên tục, nguyên nhân có thể nằm ở cảm biến, motor hoặc hệ thống điều khiển cần kỹ thuật viên kiểm tra.

Mẹo dùng và bảo quản giúp cuộn màng dập cốc bền không rách

Cuộn film hoạt động ổn định không chỉ phụ thuộc vào thao tác lắp ban đầu mà còn liên quan đến nhiệt độ, vệ sinh cảm biến và điều kiện lưu trữ. Màng bị nhăn, co hoặc giòn sẽ làm tăng nguy cơ dập lệch và rò nước. Vì vậy, cửa hàng nên quản lý film như một vật tư kỹ thuật thay vì chỉ thay cuộn mới khi cuộn cũ hết, đặc biệt với quầy có lượng đơn lớn và máy hoạt động nhiều giờ mỗi ngày.

Cài nhiệt độ theo đúng film và model máy

Không nên áp dụng công thức cố định như PP luôn 160°C hay PET luôn 180°C. Tài liệu của Galaxy 177CSM đưa khoảng tham khảo PET-ES 140–160°C, PP 150–180°C và PE 140–160°C tùy loại cốc; trong khi Xytronic ghi PP film cho cốc nhựa ở khoảng 160–190°C và PE film cho cốc giấy khoảng 140–150°C. Sự khác biệt này cho thấy người dùng nên bắt đầu từ thông số trong manual của máy, dập thử rồi tinh chỉnh từng bước nhỏ cho tới khi đường seal kín và không làm biến dạng miệng cốc.

Vệ sinh mắt thần và đường dẫn film thường xuyên

Bụi, hơi nước, đường và siro trong môi trường pha chế có thể bám lên mắt thần hoặc thanh dẫn màng, làm khả năng nhận diện eye mark kém ổn định. Xytronic xác định thấu kính cảm biến bẩn là một nguyên nhân khiến máy báo lỗi film hoặc kéo màng bất thường. Khi vệ sinh, nên tắt máy theo hướng dẫn, dùng khăn mềm hoặc vật liệu vệ sinh phù hợp và tránh làm xê dịch vị trí cảm biến. Tần suất không cần cố định một lần mỗi tuần mà nên phụ thuộc vào cường độ sử dụng và mức độ bẩn thực tế tại quầy.

Bảo quản cuộn màng chưa sử dụng đúng cách

Các cuộn film dự phòng nên được giữ trong bao bì sạch, đặt tại khu vực khô ráo, tránh nguồn nhiệt cao, ánh nắng trực tiếp và những vị trí dễ bắn nước hoặc siro. Không nên để cuộn màng nằm sát khu vực mâm nhiệt vì nhiệt kéo dài có thể khiến vật liệu biến dạng hoặc các lớp film dính vào nhau. Khi cất cuộn đã dùng dở, nên giữ mép film phẳng, tránh gập mạnh và hạn chế đặt vật nặng lên cuộn. Trước khi sử dụng lại, kiểm tra mép màng có bị nhăn, rách hoặc bám bụi hay không.

Thói quen kiểm tra film trước mỗi ca giúp giảm đáng kể những lỗi tưởng như xuất phát từ máy. Chỉ cần dành vài phút quan sát cuộn màng, đường dẫn, mắt thần và lõi thu đã có thể phát hiện sớm hiện tượng lệch film hoặc cảm biến bẩn. Với quầy sử dụng nhiều loại cốc khác nhau, nên ghi chú rõ loại film tương ứng với từng vật liệu để nhân viên không lấy nhầm cuộn và tránh phải tăng nhiệt quá mức để cố tạo độ bám.

Kết luận

Thực hiện đúng Cách thay cuộn màng máy dập cốc cần chú ý đồng thời đến chiều film, vị trí cuộn trên trục, đường luồn qua các thanh dẫn, mắt thần và cách cố định đầu màng trên lõi thu. Sau khi lắp, nên dập thử một số cốc để kiểm tra độ kín, vị trí hình in và khả năng thu film trước khi vận hành liên tục. Đặc biệt, không nên áp dụng một mức nhiệt cố định cho mọi loại PP, PE hoặc PET vì tài liệu của từng model có thể quy định khoảng nhiệt khác nhau. Khi máy kéo màng liên tục, dập lệch hoặc film cháy, hãy kiểm tra đường màng, cảm biến và thông số kỹ thuật trước.
